Un sistema solare termico normalmente è composto da un pannello che riceve l'energia solare, da uno scambiatore dove circola il fluido utilizzato per trasferirla alserbatoio utilizzato per immagazzinare l'energia accumulata. Il sistema può avere due tipi di circolazione, naturale o forzata.

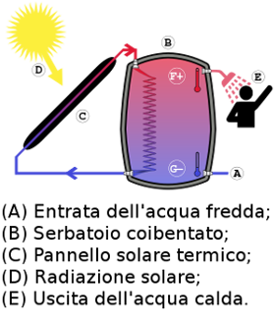

Nel caso della circolazione naturale a termosifone, per far circolare il fluido vettore nel sistema solare, si sfrutta la convezione. Il liquido vettore riscaldandosi nel pannello solare si dilata e galleggia rispetto a quello più freddo presente nello scambiatore del serbatoio di accumulo. Spostandosi, quindi nello scambiatore posto più alto rispetto al pannello solare cede il suo calore all'acqua sanitaria del secondario. Questa tipologia è più semplice di quella a circolazione forzata. Non esiste consumo elettrico dovuto alla pompa di circolazione e alla centralina solare differenziale presente nel sistema a circolazione forzata. Il fluido vettore usato nel circuito primario è glicole propilenico atossico (comunemente conosciuto come antigelo) miscelato con acqua in una percentuale tale da garantire un'adeguata resistenza al gelo. Il serbatoio viene disposto ad un'altezza maggiore di quella dei pannelli solari a cui è collegato e per ragioni estetiche è del tipo orizzontale ad intercapedine. La circolazione naturale, rispetto a quella forzata, risulta essere più sensibile alle perdite di carico del circuito primario e vengono, quindi, realizzati sistemi kit compatti ove il serbatoio di accumulo è situato molto vicino al pannello solare. Le serpentine possono anche essere due, nel caso si voglia anche preriscaldare l'acqua del serbatoio con integrazione ad un termocamino o caldaia. Si può anche integrare una resistenza elettrica per riscaldare l'acqua in caso di insufficiente o assente (nelle ore notturne) irradiazione solare. Un impianto a circolazione naturale con serbatoio esterno è adatto in regioni con temperature notturne non rigide. Attualmente viene fatta molta attenzione all'impatto visivo di tali sistemi colorando i serbatoi di color tegola oppure disponendoli direttamente a terra. Questo tipo di impianto è adatto a famiglie che hanno un risparmio esiguo, in quanto, non avendo bisogno di energia elettrica o costi gestione impianto il risparmio è al netto da spese aggiuntive.
La circolazione del liquido avviene con l'aiuto di pompe solo quando nei pannelli il fluido vettore si trova ad una temperatura più elevata rispetto a quella dell'acqua contenuta nei serbatoi di accumulo. Per regolare la circolazione ci si avvale di sensori elettrici che confrontano la temperatura del fluido vettore nel collettore con quella nel serbatoio di accumulo (termocoppia). In tali impianti ci sono meno vincoli per l'ubicazione dei serbatoi di accumulo. Normalmente, il circuito idraulico collegato al pannello è chiuso e separato da quello dell'acqua che riscalda, posizionando una serpentina nel serbatoio come scambiatore di calore. Le serpentine possono anche essere due tre o quattro nel caso si voglia anche preriscaldare il fluido dell'impianto di riscaldamento tramite l'acqua del serbatoio o integrazione ad un termocamino o caldaia. Si può anche integrare una resistenza elettrica per riscaldare l'acqua in caso di insufficiente o assente (nelle ore notturne) irradiazione solare. Quest'impianto è consigliato per le zone rigide di montagna e nel caso la famiglia abbia un notevole risparmio, in quanto, consumi di energia e costi gestione impianto incidono sul risparmio dato.
Simile a circolazione forzata, l'impianto si riempie solo quando è possibile o necessario. L'impianto funziona solo quando c'è sole e il serbatoio non ha raggiunto la temperatura desiderata, negli altri casi l'impianto rimane in condizione di riposo. La pompa svuota l'impianto se non c'è sole o se la temperatura dell'accumulo ha raggiunto la temperatura desiderata.
I pannelli solari possono essere utilizzati per fornire acqua calda e riscaldamento.
Il serbatoio provvede a immagazzinare l'acqua domestica che viene messa a contatto con il fluido tramite una serpentina.
La serpentina consente al fluido di trasferire all'acqua l'energia immagazzinata senza contaminare l'acqua.
Questa acqua può essere utilizzata come acqua calda nelle abitazioni (80%integrazione) o può essere utilizzata per integrare
il riscaldamento a pavimento degli ambienti (10% integrazione). I pannelli solari termici sono in grado di fornire acqua calda
in buone quantità ma non possono sostituire completamente gli usuali metodi di riscaldamento per via dell'incostanza dell'energia solare.
In Italia un impianto in base all'ubicazione e all'utilizzo, si ammortizza nel giro di 5-10 anni e poiché la durata media di questi impianti è di 15-20 anni ne consegue che è un buon investimento a medio termine escludendo eventuali sgravi fiscali o altre forme di agevolazione che rendano l'ammortamento più rapido.
L'utilizzo dei pannelli solari per il riscaldamento dell'acqua, andando a sostituire una caldaia o uno scaldabagno elettrico
ha come diretta conseguenza il risparmio di idrocarburi e di energia elettrica.
Inoltre:
Un edificio ricoperto di pannelli solari termici.
L'integrazione di un pannello solare in un impianto idraulico per la produzione di acqua calda sanitaria avviene solitamente secondo
il seguente schema.
Il tubo di uscita del serbatoio è collegato a poca distanza ad una valvola termostatica che si occupa di miscelare l'acqua calda
dell'accumulo con l'acqua fredda dell'impianto mantenendo in uscita acqua a temperatura costante (40-50 °C).
Tale valvola è necessaria per tre motivi:
